인프런 스프링 시큐리티 강의 학습-19

주요 아키텍처 이해 MapBasedSecurityMetadataSource, ProtectPointcutPostProcessor를 정리한 포스트입니다.

출처는 인프런의 스프링 시큐리티 - Spring Boot 기반으로 개발하는 Spring Security강의를 바탕으로 이 포스트를 작성하고 있습니다.
강의의 세션 6의 2,4,5,6,7번 강의내용에 대한 정리입니다.

AOP Method 기반 DB 연동 - 주요 아키텍처 이해

Spring이 인가 처리를 위해 초기화 과정은 먼저 DefaultAdvisorAutoProxyCreator가 MethodSecurityMetadataSourceAdvisor가 MethodSeurityMetadataSourcePointcut으로 메소드에 보안이 설정되어 있는지 빈을 검사하며 조건에 맞는지를 MethodSecurityMetadataSource에 클래스 정보와 메서드 정보를 전달해 Source 클래스가 클래스와 메서드 정보를 Parse()합니다.

Source가 보안 메서드가 설정된 빈일 경우 AutoProxyCreator가 그 빈의 프록시 객체를 생성합니다.
해당 메서드를 MethodSecurityInterceptor에 등록합니다. 초기화 과정이 끝나 프록시 객체가 생성되고, 인가처리를 위한 Advice가 등록되있으며, MethodMap이 만들어 집니다. 이후 인가처리를 진행한다면 다음과 같습니다.
사용자가 메서드를 호출하면 OrderServiceProxy 객체가 해당 메서드를 호출합니다.
그 후 Advcie 등록 여부를 확인하고, 되어 있다면 인가처리의 부가 기능을 담고 있는 Advice인 MethodSecurityInterceptor를 호출합니다.
Interceptor가 인가처리를 진행합니다.
- 만약 권한 심사가 승인되면 프록시 객체가 아닌 실제 객체를 호출합니다.
- 승인되지 않으면 AccessDeniedException을 던저 메서드 접근을 차단합니다.

AOP Method 기반 DB 연동 - MapBasedSecurityMetadataSource

개요

User가 메서드 접근을 요청하면 MethodSecurityInterceptor가 MethodSecurityMetadataSource라는 구현체에게 요청해 권한 정보를 반환받고, 구현체는 DB로 부터 자원과 권한들을 매핑해 맵 객체를 저장하고 있다가 그 요청에 해당하는 키 값의 자원 정보를 반한합니다. 그럼 Interceptor는 AccessDecisionManager에게 권한 정보를 전달합니다.

MapBasedSecurityMetadataSource는 MethodSecurityMetadataSource를 구현하고, SecurityMetadataSource 최상위 클래스를 상속합니다.

어노테이션 설정 방식이 아닌 맵 기반으로 권한을 설정합니다.
기본적인 구현이 완성되어 있고 DB로 부터 자원과 권한 정보를 매핑한 데이터를 전달하면 메소드 방식의 인가처리가 이루어지는 클래스입니다.

실제 실행

DelegatingMethodSecurityMetadataSource가 가지고 있는 권한 정보 정상적으로 설정한 권한을 가져 옴

@Override
@Secured("ROLE_USER")
public void order() {
    System.out.println("order");
}

위 코드에 설정되어 있는 권한 정보를 정상적으로 가져와 저장되어 있는 것을 확인할 수 있습니다.

다 실행을 해 보면 Url 방식과 Method 방식의 처리 방식은 Method의 경우 마지막에 메소드를 호출해 주는 부분을 제외하곤 모두 동일합니다.

Map 기반 DB 연동의 진행 방식

유저가 권한이 설정되어 있는 메소드를 요청하면 요청한 메소드의 어드바이스인 MethodSecurityInterceptor를 호출하며 인가처리를 시작합니다.
Interceptor는 MapBasedMethodSecurityMetadataSource에게 권한 정보를 요청합니다.
MetadataSource 자체적으로 MethodMap을 가지고 있고, 이를 통해 메소드 정보와 매칭되는 권한정보를 추출합니다.
권한목록이 존재하면 decide(Authentication, MethodInvocation, List) 를 통해 AccessDecisionManager에 정보를 전달해 실질적인 인가처리를 합니다.

실제 코드

MethodSecurityConfig.java

@Configuration
@EnableGlobalMethodSecurity // 1
public class MethodSecurityConfig extends GlobalMethodSecurityConfiguration {   // 2
    private SecurityResourceService securityResourceService;

    @Autowired
    private void setMethodSecurityConfig(SecurityResourceService securityResourceService) {
        this.securityResourceService = securityResourceService;
    }

    @Override
    protected MethodSecurityMetadataSource customMethodSecurityMetadataSource() {   // 3
        return mapBasedMethodSecurityMetadataSource();
    }

    @Bean
    public MapBasedMethodSecurityMetadataSource mapBasedMethodSecurityMetadataSource() {    // 4
        return new MapBasedMethodSecurityMetadataSource(Objects.requireNonNull(methodResourcesMapFactoryBean().getObject()));
    }

    @Bean
    public MethodResourcesFactoryBean methodResourcesMapFactoryBean() { // 5
        MethodResourcesFactoryBean methodResourcesFactoryBean = new MethodResourcesFactoryBean();
        methodResourcesFactoryBean.setSecurityResourceService(securityResourceService);

        return methodResourcesFactoryBean;
    }
}

이제는 맵 방식으로 진행을 하기 때문에 따로 값을 지정하지는 않습니다.
메서드 보안이 활성화되고, 관련 초기화 작업들이 이루어 지는 클래스를 상속받습니다.
맵 기반으로 메서드 인가처리를 할 수 있는 클래스를 생성해 return합니다.
DB로 부터 얻은 권한 정보와 자원 정보를 Map 형태로 전달할 클래스입니다.
DB로 부터 가지고 오는 resourceMap을 전달합니다.
이외에는 Url 방식과 비슷한 방식으로 처리됩니다.

MethodResourcesFactoryBean.java

public class MethodResourcesFactoryBean implements FactoryBean<LinkedHashMap<String, List<ConfigAttribute>>> {
    private SecurityResourceService securityResourceService;
    private LinkedHashMap<String, List<ConfigAttribute>> resourceMap;

    public void setSecurityResourceService(SecurityResourceService securityResourceService) {
        this.securityResourceService = securityResourceService;
    }

    @Override
    public LinkedHashMap<String, List<ConfigAttribute>> getObject() {
        if (resourceMap == null) {
            init();
        }

        return resourceMap;
    }

    private void init() {
        resourceMap = securityResourceService.getMethodResourceList();
    }

    @Override
    public Class<?> getObjectType() {
        return LinkedHashMap.class;
    }

    @Override
    public boolean isSingleton() {
        return FactoryBean.super.isSingleton();
    }
}

Url과 거의 동일한 방법으로 Bean 클래스를 만듭니다.

LinkedHashMap의 키 값이 String으로 변경하면 됩니다.

ResourcesRepository.java

@Query("select r from Resources r join fetch r.roleSet where r.resourceType = 'method' order by r.orderNum desc")
    List<Resources> findAllMethodResources();

DB로 부터 메서드 방식으로 저장한 방식을 가져오는 Query문입니다.

SecurityResourceService.java

public LinkedHashMap<String, List<ConfigAttribute>> getMethodResourceList() {
    LinkedHashMap<String, List<ConfigAttribute>> result = new LinkedHashMap<>();
    List<Resources> resourcesList = resourcesRepository.findAllMethodResources();

    resourcesList.forEach(re -> {
        List<ConfigAttribute> configAttributeList = new ArrayList<>();
        re.getRoleSet().forEach(role -> {
            configAttributeList.add(new SecurityConfig(role.getRoleName()));
        });
        result.put(re.getResourceName(), configAttributeList);
    });

    return result;
}

DB에서 값을 받아와 맵으로 만드는 방식도 Url 방식과 매우 유사합니다.

customMethodSecurityMetadataSource()

GlobalMethodSecurityConfiguration.java

protected MethodSecurityMetadataSource customMethodSecurityMetadataSource() {
    return null;
}

GlobalMethodSecurityConfiguration.java

if (customMethodSecurityMetadataSource != null) {
    sources.add(customMethodSecurityMetadataSource);
}

MethodSecurityConfig.java

@Override
protected MethodSecurityMetadataSource customMethodSecurityMetadataSource() {
    return mapBasedMethodSecurityMetadataSource();
}

원래는 null을 return하기 때문에 2번째 코드가 실행되지 않지만, MethodSecurityConfig에서 customMethodSecurityMetadataSource를 Override해 null이 아닌 값을 return함으로 조건문이 실행됩니다.

AopMethodService.java

@Service
public class AopMethodService {
    public void methodSecured() {
        System.out.println("methodSecured");
    }
}

AopSecurityController.java

@GetMapping("/methodSecured")
public String methodSecured(Model model) {
    aopMethodService.methodSecured();
    model.addAttribute("method", "Success MethodSecured");

    return "/aop/method";
}

home.html && method.html

<a th:href="@{/methodSecured}" style="margin:5px;" class="nav-link text-primary">메소드보안</a>

기능이 정상적으로 작동하는지를 확인하는 Service와 Controller. html 코드입니다.

실제 작동 설명

MethodResourcesFactoryBean에서 자원 정보를 가지고 옵니다.

SecurityResourceService에서 저장된 데이터값 가져온 값이 정상적으로 List에 저장되있음 ResourcesRepository를 통해 DB에서 가지고온 method 권한 정보를 가지고 와 List에 저장되 있음을 확인할 수 있습니다.

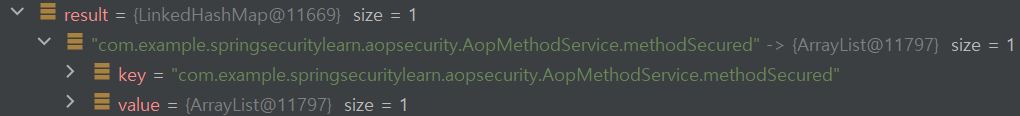

SecurityResourceService에서 만든 Map 정보 List의 객체를 Map에 정상적으로 저장 List에 저장되어 있던 정보를 Map으로 바꿔 result에 정상적으로 저장되어 있는 것을 확인할 수 있습니다.
이렇게 return된 값은 MethodSecurityConfig에서 MapBasedMethodSecurityMetadataSource에 생성자로 전달됩니다.

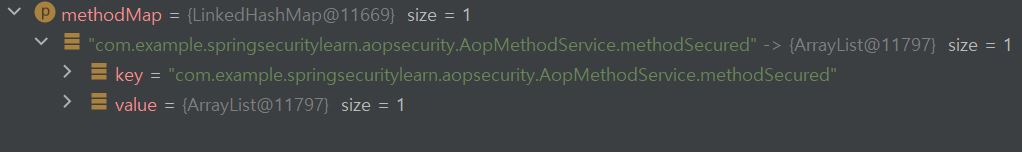

MapBasedMethodSecurityMetadataSource에 저장된 Map 객체 전달한 맵 객체가 정상적으로 전달되 저장되어 있음 SecurityResourceService에서 만든 Map 객체가 MapBasedMethodSecurityMetadataSource에 정상적으로 저장되어 있는 것을 확인할 수 있습니다.
그럼 이 클래스는 이 문자열을 파싱해 클래스 정보와, 메서드를 따로 때어 냅니다.

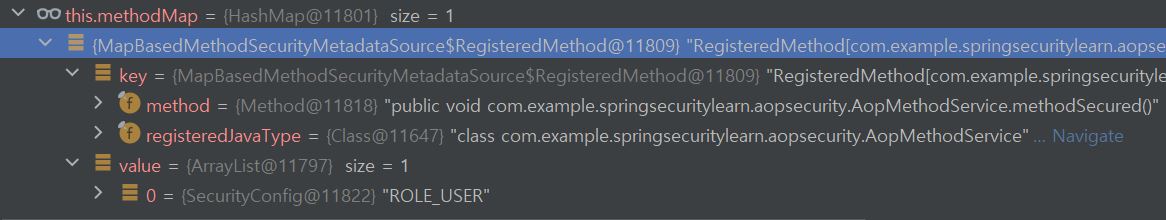

MapBasedMethodSecurityMetadataSource에서 최종적으로 파싱한 형태 최종적인 값을 보면 Key가 String이 아닌 Method 방식으로 저장되어 있고, value에도 권한 정보가 정상적으로 저장되어 있는 것을 확인할 수 있습니다.
이 상태는 클래스가 초기화는 되었지만 aop로 등록된 것은 아닙니다. 등록되기 위해선 클래스 객체가 프록시로 생성되어야 하고, 메서드가 Advice로 등록되어야 합니다.
그 작업을 위해 Pointcut을 통해 저장한 메서드와 일치하는 빈을 찾고, Interceptor로 등록해 AOP 기반으로 동작할 수 있는 모든 작업이 종료되었습니다.

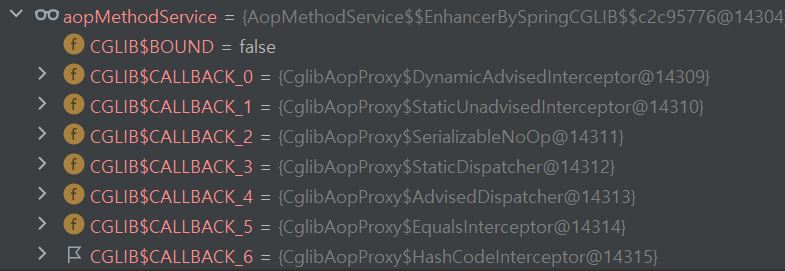

AopSecurityController의 Service 객체 Interceptor로 저장되어 있는 값들을 확인할 수 있음 AopmethodService 객체에 저장되어 있는 값들이 프록시로 저장되어 있어 Map에 저장한 객체가 Advice에 등록 되었다는 사실을 확인할 수 있습니다.
실제로 접속해 보면 모든 인가 처리의 작업들이 잘 일어나는 것을 확인할 수 있습니다.
위 코드는 깃허브에 있습니다.

AOP Method 기반 DB 연동 - ProtectPointcutPostProcessor

ProtectPointcutPostProcessor 설명

메소드 방식의 인가처리를 위한 자원 및 권한정보 설정 시 자원에 포인트 컷 표현식을 사용할 수 있도록 지원하는 클래스입니다.
설정 클래스에서 빈 생성시 접근제한자가 package 범위로 되어 있기 때문에 리플렉션을 이용해 생성합니다.
해당 방식은 execution(*com.example.springsecuritylearn.*Service.*(..)).ROLE_USER 과 같이 사용저장됩니다.
DB에서 전달받은 자원을 매핑시키고, ResourceMap에 저장합니다. 이 저장된 Map 객체를 ProtectPointcutPostProcessor의 PointcutMap이라는 객체에 전달합니다.
그리고 만약 포인트컷에 해당하는 빈들이 있으면 TargetClass, Method, ConfigAttribute를 추출해서, MapBaseMethodSecurityMetadataSource의 methodMap에 저장되고, 이후는 Method 처리 방식과 동일합니다.

실제 코드

MethodSecurityConfig.java

@Bean
public MethodResourcesFactoryBean pointcutResourcesMapFactoryBean() {
    MethodResourcesFactoryBean methodResourcesFactoryBean = new MethodResourcesFactoryBean();
    methodResourcesFactoryBean.setSecurityResourceService(securityResourceService);
    methodResourcesFactoryBean.setResourceType("pointcut");     // Method 방식과 다른 점

    return methodResourcesFactoryBean;
}

@Bean
public ProtectPointcutPostProcessor protectPointcutPostProcessor(){
    ProtectPointcutPostProcessor protectPointcutPostProcessor = new ProtectPointcutPostProcessor(mapBasedMethodSecurityMetadataSource());
    protectPointcutPostProcessor.setPointcutMap(pointcutResourcesMapFactoryBean().getObject());

    return protectPointcutPostProcessor;
}

//    @Bean
//    @Profile("pointcut")
//    BeanPostProcessor protectPointcutPostProcessor() throws Exception {
//        Class<?> clazz = Class.forName("org.springframework.security.config.method.ProtectPointcutPostProcessor");
//        Constructor<?> declaredConstructor = clazz.getDeclaredConstructor(MapBasedMethodSecurityMetadataSource.class);
//        declaredConstructor.setAccessible(true);
//        Object instance = declaredConstructor.newInstance(mapBasedMethodSecurityMetadataSource());
//        Method setPointcutMap = instance.getClass().getMethod("setPointcutMap", Map.class);
//        setPointcutMap.setAccessible(true);
//        setPointcutMap.invoke(instance, pointcutResourcesMapFactoryBean().getObject());
//
//        return (BeanPostProcessor)instance;
//    }

메서드 유형과 내부 로직은 setResourceType이 pointcut으로 바뀐것을 제외하곤 동일합니다.
위 코드의 주석 부분은 오류가 나는데 강의에서는

설정클래스에서 람다 형식으로 선언된 빈이 존재할 경우 에러가 발생해 스프링 빈과 동일한 클래스를 생성하여 약간 수정함 이라고 나와있습니다. 프로젝트를 하고, 제 실럭이 더 쌓이면 한번 확인해볼 가치가 있다고 판단합니다.

MethodResourcesFactoryBean.java

@Override
public LinkedHashMap<String, List<ConfigAttribute>> getObject() {
    if ("method".equals(resourceType)) {
        resourceMap = securityResourceService.getMethodResourceList();
    }
    else if ("pointcut".equals(resourceType)) { // Method 방식과 다른 점
        resourceMap = securityResourceService.getPointcutResourceList();
    }

    return resourceMap;
}

MethodResourcesFactoryBean 또한 pointcut과 같은지를 확인하는 조건문이 추가되었습니다.

SecurityResourceService.java

@Override
public LinkedHashMap<String, List<ConfigAttribute>> getMethodResourceList() {
    LinkedHashMap<String, List<ConfigAttribute>> result = new LinkedHashMap<>();
    List<Resources> resourcesList = resourcesRepository.findAllMethodResources();

    return setResourceList(result, resourcesList);
}

public LinkedHashMap<String, List<ConfigAttribute>> getPointcutResourceList() {
    LinkedHashMap<String, List<ConfigAttribute>> result = new LinkedHashMap<>();
    List<Resources> resourcesList = resourcesRepository.findAllPointcutResources(); // 2

    return setResourceList(result, resourcesList);
}

private LinkedHashMap<String, List<ConfigAttribute>> setResourceList(LinkedHashMap<String, List<ConfigAttribute>> result, List<Resources> resourcesList) {  // 1
    resourcesList.forEach(re -> {
        List<ConfigAttribute> configAttributeList = new ArrayList<>();
        re.getRoleSet().forEach(role -> {
            configAttributeList.add(new SecurityConfig(role.getRoleName()));
        });
        result.put(re.getResourceName(), configAttributeList);
    });

    return result;
}

포인트컷과 메서드 방식의 코드가 동일해 관련 코드를 함수로 만들었습니다.
메서드 방식과 다른점은 Repository에서 pointcut type을 찾는다는 것만 다릅니다.

ResourcesRepository.java

@Query("select r from Resources r join fetch r.roleSet where r.resourceType = 'pointcut' order by r.orderNum desc")
List<Resources> findAllPointcutResources();

AopPointcutService.java

@Service
public class AopPointcutService {
    public void pointcutSecured() {
        System.out.println("pointcutSecured");
    }

    public void notSecured() {
        System.out.println("notSecured");
    }
}

해당 포인트컷의 확인을 위해 pointcutSecured는 Aop의 대상이 되는 메서드로 만들고, notSecured는 대상이 되지 않는 메서드로 제작합니다.

AopSecurityController.java

@GetMapping("/pointcutSecured")
public String pointcutSecured(Model model) {
    aopPointcutService.notSecured();
    aopPointcutService.pointcutSecured();
    model.addAttribute("pointcut", "Success PointcutSecured");

    return "/aop/method";
}

인가처리를 불러오기 위해 Controller에 메서드를 생성했습니다.

home.html && method.html

<a th:href="@{/pointcutSecured}" style="margin:5px;" class="nav-link text-primary">포인트컷보안</a>

포인트컷 실행을 위한 html입니다.

실제 실행 장면

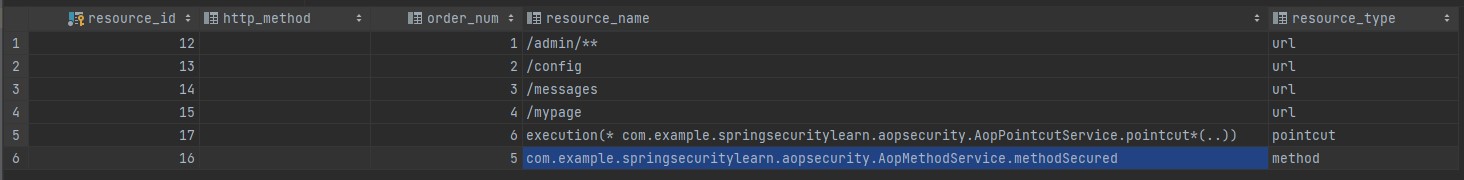

resources table 각 데이터가 table에 다 적제가 되어있음 해당 값을 보여드리는 이유는 이번 구현을 할 때 반드시 table에 자원에 대한 값들이 설정이 되어있어야 합니다. 그렇지 않으면 configAttributes cannot be empty 라는 오류를 띄웁니다.

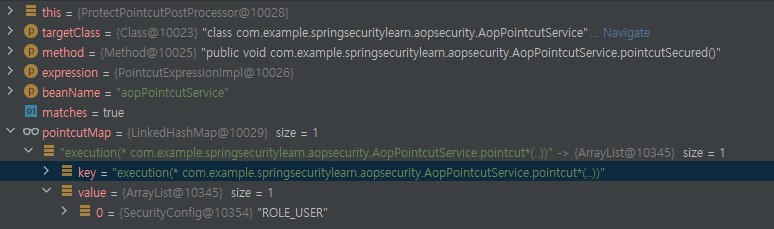

ProtectPointcutPostProcessor에서 attemptMatch 메서드 실행 값 DB에서 pointcut 변수를 찾고, 맵 등록까지 정상적으로 마침 *ProtectPointcutPostProcessor의 attemptMatch 메서드에서 pointcut 방식이 있는지 확인하고, Map도 정상적으로 등록 되어있는 것을 확인할 수 있습니다.

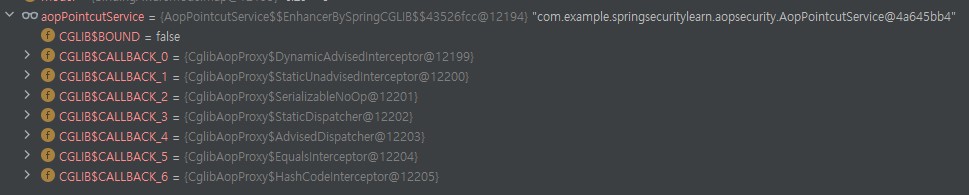

AopSecurityController의 aopPointcutService 값 프록시가 정상적으로 등록되어 있음 프록시가 정상적으로 저장되어 있는 것을 확인할 수 있습니다.
이후 실제로 실행해 보면 로그인을 안했을 시 notSecured는 불러오지만, pointcutSecured는 불러오지 못합니다.
하지만 USER 권한으로 접근을 시도하면 두 메서드 모두 불러옴을 확인할 수 있습니다.
위 코드는 깃허브에 있습니다.

참고

JPA와 JPQL

JPA는 Java Persistence API, 자바 지속성 API의 약자로 자바 플랫폼를 사용하는 응용프로그램에서 관계형 DB의 관리를 표현하기 위한 자바 API입니다.
기존 EJB(엔터프라이즈 자바빈즈)에서 제공되던 Entity Bean을 대체하는 기술입니다.
장점은 EJB 3.0 스펙의 일부로 정의가 되어 있지만 EJB 컨테이너에 의존하지 않으며 EJB, 웹 모듈 및 자바 SE 클라이언트에서 모두 사용이 가능합니다. 또한 사용자가 원하는 퍼시스턴스 프로바이더 구현체를 선택해서 사용할 수 있습니다.
JPQL은 자바 지속성 쿼리 언어(Java Persistence Query Language)의 약자로, 관계형 데이터베이스에 저장된 엔티티에 대한 쿼리들을 작성합니다. 쿼리들은 구문에서 SQL 쿼리와 유사하지만, 데이터베이스 테이블에 직접적으로 처리하지 않고 엔티티 개체에 대해 처리됩니다.

포인트컷

포인트컷은 Join Point의 집합입니다.
포인트컷은 Advice를 정확히 적용할 위치를 지정해 관심사를 분리하고 비스니스 로직을 모듈화하는데 도움이 됩니다. 일반적으로 클래스 이름이나 메서드 이름을 사용해 지정되는 경우가 많으며 경우에 따라 클래스 또는 메서드 이름과 일치하는 정규식을 사용합니다.
